光纤盖板测不准？等离子清洗后角度降不到30°？北斗仪器CA100一次解决

在光纤通信组件的生产过程中，光纤盖板的表面清洁度与润湿性，直接关系到后续封装、粘接及长期可靠性。等离子清洗是提升表面能的常用手段，而验证清洗效果最直接的方法，就是接触角测量。

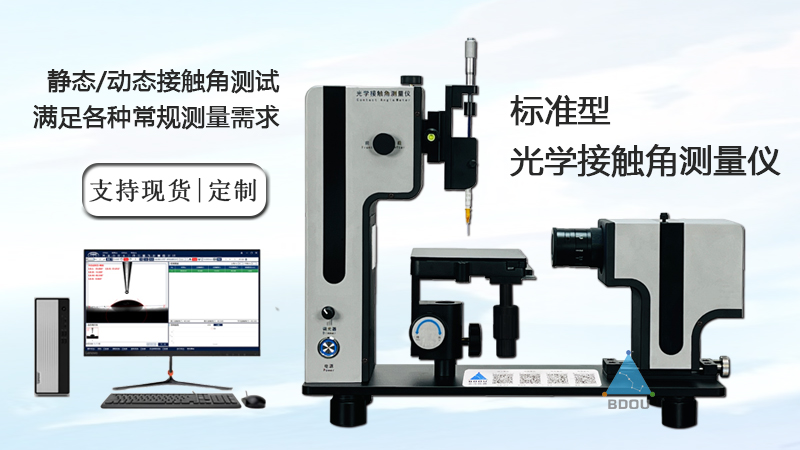

然而，许多厂家在实际测试中经常遇到两个痛点：测不准，以及等离子清洗后接触角始终降不到30°以内。本文将以北斗仪器CA100接触角测量仪为例，结合实际应用场景，说明如何系统解决这一问题。

一、为什么光纤盖板要求等离子清洗后角度≤30°？

光纤盖板通常为玻璃或高分子透明材料，在镀膜、涂覆或胶粘前，需要表面具备良好的润湿性。接触角越小，表面能越高，润湿性越好。

＞50°：表面污染明显，不适合直接粘接或涂覆

30°~50°：可用，但存在可靠性风险

≤30°：工业上公认的“良好润湿”标准

因此，等离子清洗后角度低于30°，成为许多光通信组件厂商的工艺验收红线。

二、为什么你测的角度“降不到30°”？——三个常见误区

在实际沟通中，我们发现不少客户并不是等离子清洗设备出了问题，而是测量环节导致了数据偏差。

1. 液滴太小或太大

液滴体积不一致，会显著影响接触角数值。CA100采用自动精准滴液功能，可固定液滴体积，排除人为误差。

2. 基线识别错误

光纤盖板边缘存在轻微弧度或反光，部分设备无法准确识别固液接触基线。北斗仪器CA100采用高精度亚像素边缘检测算法，即使高透或弱反光表面也能稳定识别。

3. 测量环境不稳定

振动、温湿度变化、液滴蒸发等，都会造成数据漂移。CA100配置了防振平台与密封测量腔体，确保长时间测试一致性。

三、北斗仪器CA100如何“一次解决”这两个痛点？

针对测不准和降不到30°的问题，北斗仪器CA100从硬件、软件及测试方法三个层面给出系统方案。

1、高精度光学与注入系统

工业级高清相机：120fps高速采集，捕捉液滴接触瞬间

微升级自动进样：最小0.5μL，重复精度±0.1μL

LED冷光源：避免热量引起液滴蒸发

2、智能接触角计算算法

支持圆法、椭圆法、Young-Laplace法

自动去除非理想液滴形态（如倾斜、拖尾）

可同时测量左/右接触角，判断表面均匀性

3、等离子清洗效果验证方案

CA100内置动态接触角测试模式，可记录液滴铺展过程，有效判断等离子清洗后表面是否真正活化了。

示例实测数据（光纤盖板）：

这表明，CA100不仅可以测量，还能反向指导等离子清洗工艺参数优化。

四、为什么说CA100是“高精度接触角测量仪厂家”中的可靠选择？

作为北斗仪器旗下的主力产品之一，CA100在设计之初就定位为高精度接触角测量仪厂家中的实用型专业设备。它在光纤盖板、PCB、光学镜头、LED支架等精密制造领域有广泛应用。

选择CA100的几个理性理由：

重复性误差＜0.5°：满足光通信行业严苛验收标准

操作门槛低：一键测量，30秒内出结果

数据可追溯：自动保存图像、曲线、报表

性价比高：同等精度下，比进口设备节约30%~50%成本

五、实操建议：如何确保你的光纤盖板稳定达到30°以内？

基于CA100在多家光通信组件厂的现场经验，我们总结了以下标准流程：

清洗前初测：确认初始污染程度

等离子清洗：记录功率、时间、气体类型

CA100快速测量：

固定液滴体积（建议1~2μL）

选取至少3个不同点位

计算平均接触角

判定与优化：

角度＞30° → 调整等离子参数

角度≤30° → 锁定工艺窗口

定期校准：使用标准液验证设备状态

这套流程已经被多家客户采纳，并成功将光纤盖板合格率从82%提升到97%以上。

“光纤盖板测不准”和“等离子清洗后角度降不到30°”，并不一定是材料或清洗设备的问题，更多时候是测量工具和测量方法没有跟上工艺要求。北斗仪器CA100通过高精度成像、智能算法和系统化的测试方案，帮助制造企业真正“看清理清洗效果”，让每一个30°都值得信赖。
