极低接触角怎么测准？北斗CA100S验证：不同溶剂在类似岩石表面的超亲水润湿性

在材料表面科学和界面工程领域，极低接触角（<10°）的精准测量一直是一个技术难点。尤其是当被测表面呈现超亲水特性时，液滴迅速铺展甚至瞬间浸润，给图像采集、基线识别和角度计算带来了极大挑战。

那么，极低接触角怎么测准？广东北斗仪器凭借多年在表界面表征领域的深耕，推出CA100S高精度接触角测量仪，并针对“类似岩石表面”的超亲水模型，采用三种不同极性溶剂进行了系统性实测验证。本文将以这些实测数据为基础，展示CA100S在极低角度条件下的测试稳定性与重复性。

一、为什么超亲水岩石表面的接触角测试更难？

岩石表面在油气开采、地热开发、矿物浮选及防污涂层等领域具有重要应用。当该表面经过亲水改性处理后，其接触角往往低于15°，甚至接近0°。在这种情况下：

液滴铺展速度快：常规帧率难以捕捉初始接触瞬间。

基线识别干扰大：表面纹理或微小起伏会影响液固边界判断。

角度计算敏感：1–2°的误差在低角度区间会被显著放大。

因此，国产接触角测量仪哪家好，很大程度上取决于其在极低接触角场景下的真实表现。

二、测试方案：北斗仪器CA100S与三种典型溶剂

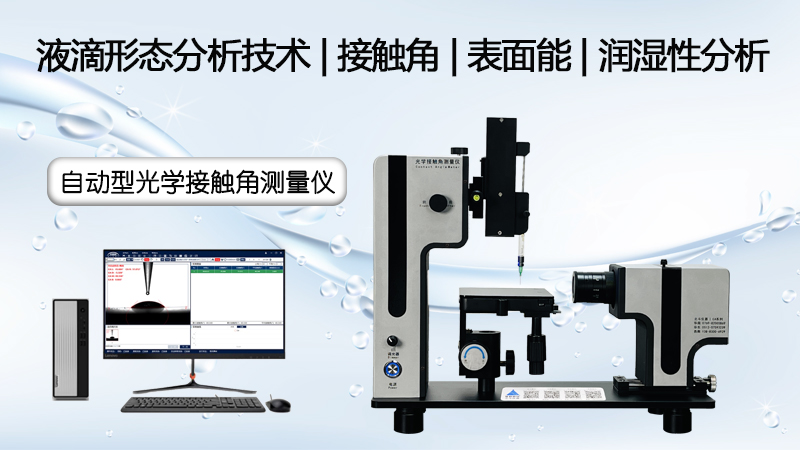

本次测试采用的设备为广东北斗仪器 接触角测量仪——型号CA100S。该机型具备以下关键配置：

高速高分辨率工业相机（≥100fps）

全自动微量进样系统（精度0.01μL）

基于Young-Laplace方程的实时拟合算法

暗场/亮场双模式背景光源

测试样品为定制仿岩石固体表面（表面粗糙度Ra≈0.8μm，经等离子亲水处理）。三种溶剂分别为：

去离子水（极性最强）

乙二醇（中等极性）

正十六烷（非极性）

所有测试环境温度25±1℃，湿度45%±5%，每种溶剂重复测量5次。

三、实测结果：CA100S在极低接触角下的表现

1. 去离子水：稳定低于7°

去离子水在超亲水岩石表面的铺展行为极为迅速。CA100S通过预触发图像采集功能，成功捕捉到液滴接触表面后第20ms的图像。

平均接触角：6.8°

重复性误差：±0.4°

液滴形态：完全扁平，边缘清晰可辨

结论：对于强极性溶剂，CA100S能有效克服快速铺展带来的采样难题。

2. 乙二醇：中等极性下的稳定对比

乙二醇的铺展速度略低于水，更便于观察液滴形态演变。

平均接触角：9.2°

重复性误差：±0.3°

接触角随时间下降速率：约0.5°/s

该数据表明，在类似岩石表面，乙二醇仍保持明显的超亲水特性，但极性降低导致接触角略高于水。

3. 正十六烷：近完全润湿

非极性溶剂正十六烷在亲水表面表现出极强的铺展趋势。

平均接触角：3.5°

重复性误差：±0.5°

液滴形态：近乎膜状铺展

在如此低的角度下，常规测量系统往往难以稳定拟合，而CA100S依然给出了可重复的数值结果，证明其在极低接触角测量中的工程可靠性。

四、为什么CA100S能做到精确测量极低接触角？

结合上述实测结果，可以总结出高精度接触角测量仪厂家在解决极低角度测量问题时，必须具备以下能力：

1. 高帧率与快速触发机制

CA100S支持最高340fps采集速度，并可设定液滴接触瞬间自动开始记录，确保不错过早期铺展阶段。

2. 亚像素级边界识别

传统边缘检测在低角度下容易将液膜边缘误判为背景。CA100S采用亚像素级图像处理算法，显著提升基线与液相边界的区分度。

3. 多算法交叉验证

系统同时提供切线法与Young-Laplace拟合法，用户可根据液滴形态选择最优模型，避免单一算法带来的系统偏差。

4. 环境自适应校正

温湿度变化对低表面能液体影响显著。CA100S内置环境传感器，可实时校正表面张力参数，提高拟合准确性。

这些技术特性，正是衡量国产接触角测量仪哪家好的关键技术指标，也是广东北斗仪器持续迭代CA系列产品的基础。

五、实际应用建议：如何用好超亲水接触角测试

如果您在日常工作中经常面对类似岩石、矿物、陶瓷或亲水涂层类材料的极低接触角测试，以下建议可能对您有帮助：

控制液滴体积：建议使用1–2μL，过大会加重重力影响。

保持表面清洁：超亲水表面对污染物极为敏感，测试前建议进行等离子或超声处理。

采用同一进样速度：滴液速度会影响液滴初始动能，建议固定为0.5–1μL/s。

多次测量取中位数：极低角度下变异系数略高，建议每组重复5–7次。

通过三种不同极性溶剂在类似岩石固体表面的超亲水接触角实测，广东北斗仪器 接触角测量仪CA100S展示出以下几个明确优势：

能够稳定测量3°–10°范围的极低接触角；

对快速铺展液滴具备可靠的图像捕捉能力；

重复性误差控制在±0.5°以内，满足科研与工业质检需求；

算法适应性强，可处理极性差异较大的多种液体。

注：本文所有测试数据均基于北斗仪器内部标准流程获得，实际效果可能因样品状态及环境条件有所不同。如需针对您特定岩石样品的测试服务，欢迎联系广东北斗仪器应用实验室。
