线路板等离子清洗效果好不好，接触角测量仪说了算

在电子制造工艺中，线路板的清洁度直接决定了后续涂覆、灌封、绑定等工序的质量与可靠性。等离子清洗作为一种高效、环保的表面处理方式，已被广泛应用于PCB和FPC生产流程。然而，线路板等离子清洗效果好不好，不能仅靠经验判断，更需要科学、量化的检测手段。北斗CA100S接触角测量仪，正是为这一需求而生。

一、为什么等离子清洗效果需要量化评估？

等离子清洗的主要作用是去除线路板表面的有机污染物，并增加表面能，从而提升润湿性与附着力。如果清洗不充分，可能导致：

三防漆涂覆不均

芯片绑定脱落

焊点润湿不良

绝缘性能下降

传统方法如达因笔测试，只能提供粗略判断，且受操作者影响较大。而通过测量清洗前后接触角的变化，可以直观、精确地反映表面清洁度与活化程度。

二、北斗CA100S如何测试线路板等离子清洗效果？

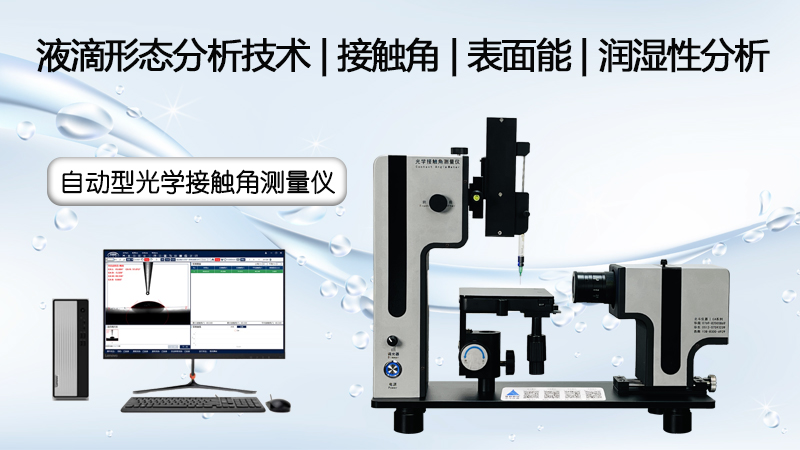

广东北斗仪器自主研发的CA100S高精度接触角测量仪，采用全自动液滴识别与角度计算算法，能够快速、稳定地完成线路板表面接触角的测量。以下是典型测试流程：

1. 测试前准备：

待测线路板样品（清洗前与等离子清洗后）

去离子水或标准测试液

北斗CA100S接触角测量仪

2. 测试步骤：

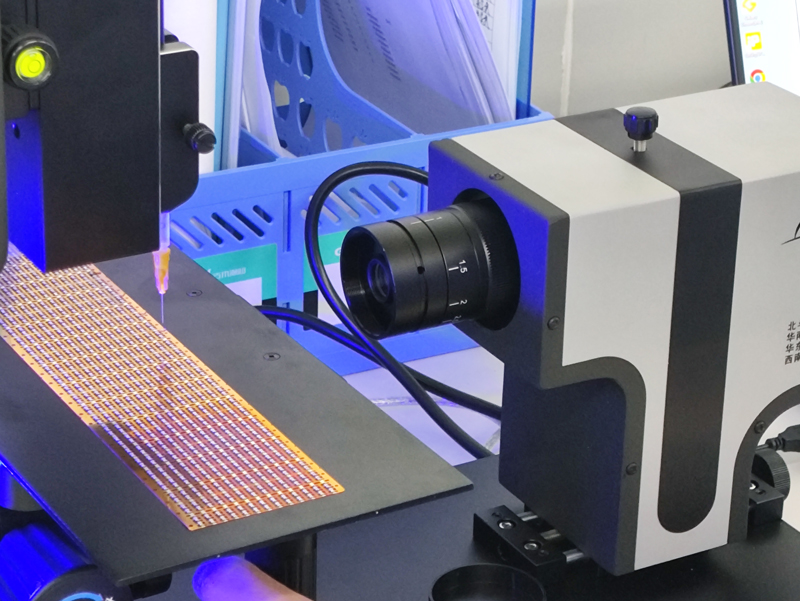

将未清洗线路板置于CA100S载物台。

自动滴液系统释放固定体积液滴。

高速相机捕捉液滴图像，软件自动计算接触角。

重复测试3-5个不同点位，取平均值。

对等离子清洗后的线路板重复以上步骤。

三、为什么选择北斗CA100S进行等离子清洗效果评估？

很多客户在选择设备时会问：国产接触角测量仪哪家好？广东北斗仪器凭借以下优势，成为众多PCB/FPC厂商的可靠选择。

1. 高精度测量，数据可靠

CA100S采用工业级高分辨率相机与精密光学系统，最小分辨率可达0.01°，重复性误差小于0.1°，确保清洗前后角度对比真实可信。

2. 自动化程度高，避免人为误差

全自动滴液、自动对焦、一键测量，即使是不同操作人员也能得到一致结果，非常适合产线质量抽检。

3. 支持多种材料与样品形态

线路板可能弯曲、不平整或带有孔洞，CA100S具备强大的样品适应性，可测量微小区域接触角，满足复杂测试需求。

4. 数据导出与追溯

软件支持批量保存测试图像与数据，方便生成清洗效果报告，满足ISO、IPC等工艺标准要求。

四、真实应用案例：某FPC厂家如何用CA100S优化清洗工艺？

华南某柔性线路板制造企业，长期面临绑定强度不稳定问题。引入广东北斗仪器CA100S接触角测量仪后，对等离子清洗前后的线路板进行全面测试。

发现：

部分批次清洗后接触角仍在75°以上，远高于工艺要求的40°以下。

通过接触角数据反向追踪，定位到等离子清洗设备喷头局部堵塞。

改进后：

定期用CA100S抽检清洗效果，接触角稳定控制在30°-38°。

绑定不良率下降约40%，客户投诉显著减少。

该企业品质负责人表示：“选购接触角测量仪的时候，我们对比过进口和国产设备，北斗CA100S在性价比和操作便捷性上最符合我们的产线需求。”

五、让数据为工艺说话

线路板等离子清洗效果好不好，北斗CA100S接触角测量仪说了算。不再依赖经验或间接判断，用真实的接触角数据，为每一个清洗工序提供可靠依据。

作为高精度接触角测量仪厂家，北斗仪器始终致力于为电子制造、半导体、新材料等领域提供专业、稳定的表界面性能检测方案。
