锂电池隔膜润湿性不过关？深度解析如何用接触角测量仪提升电芯良率

在锂电池生产过程中，隔膜与电解液的润湿性匹配是决定电芯性能的关键环节。电解液浸润不良会导致内阻增大、析锂风险上升、循环寿命缩短，严重时甚至引发热失控。然而，许多电芯厂在实际生产中面临以下困惑：

同一批隔膜，不同机台测出的接触角数据差异明显

供应商提供的隔膜接触角报告“看起来很好”，上机后却浸润困难

工艺调整后缺乏量化手段验证改善效果

这些问题的根源，往往在于缺乏一套可靠、可重复的接触角测量体系。而选择一台合适的测量设备，是解决这一问题的第一步。

一、为什么隔膜润湿性测量“容易测不准”？

隔膜材料的接触角测量有其特殊性，常规方法容易踩坑：

难点1：液滴极易扩散

隔膜表面通常经过亲水或疏水处理，液滴滴落后可能在1秒内完全铺展。普通相机帧率不足（如30帧/秒）根本无法捕捉初始接触瞬间，导致测量值系统性偏低。

难点2：表面张力不均

涂覆隔膜（如陶瓷涂覆、PVDF涂覆）存在微观不均匀性，单点测量结果代表性差，需要多点采样取统计值。

难点3：样品易变形

隔膜质地柔软，常规压平方式可能改变表面形貌，需要在“固定平整”与“不破坏原貌”之间取得平衡。

针对这些难点，北斗仪器接触角测量仪在硬件配置和软件算法上做了针对性优化，后面会具体展开。

二、接触角测量仪如何帮助提升电芯良率？

一套可靠的接触角测量方案，可以在三个关键环节发挥作用：

1、来料检验：量化隔膜批次一致性

操作方式：每批次隔膜到货后，按标准流程测量3-5个不同位置的接触角，记录平均值和标准差。

价值体现：

建立“合格接触角范围”内部标准（例如：某型号隔膜要求5°-15°）

发现批次波动时及时与供应商沟通，避免不合格物料流入产线

积累数据形成供应商质量档案，辅助采购决策

2、工艺优化：匹配电解液与隔膜

操作方式：在调整电解液配方或隔膜型号时，同步测量接触角变化，寻找最优组合。

价值体现：

缩短电解液筛选周期，从“上机试错”转向“数据驱动”

量化不同注液温度、注液压力下的浸润速度差异

为工艺参数窗口提供科学依据

3、失效分析：定位良率波动根源

操作方式：当电芯出现内阻偏高、循环衰减异常时，拆解后测量隔膜残片接触角，与正常品对比。

价值体现：

快速判断是否为隔膜润湿性问题

区分“来料问题”与“工艺问题”

形成闭环改进的数据基础

三、北斗仪器在隔膜测量中的几个针对性设计

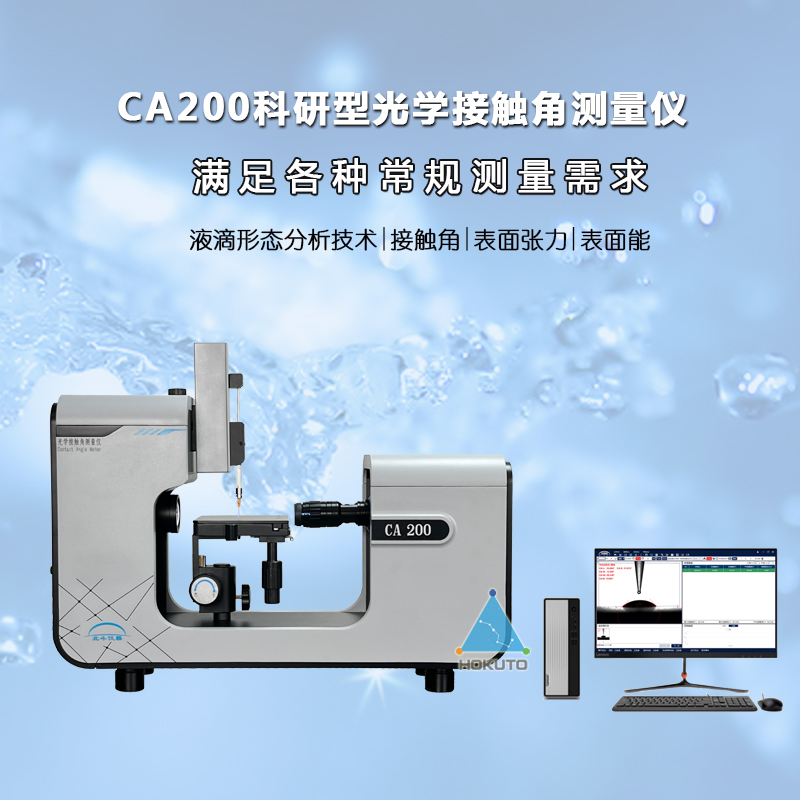

基于大量锂电池客户的反馈迭代，广东北斗仪器 接触角测量仪在隔膜场景下做了以下优化：

1、高速相机配置

标配200帧/秒工业相机（可选升级至400帧/秒），确保液滴滴落接触隔膜的瞬间被清晰记录，低角度测量不再“凭感觉估算”。

2、全自动精准进样

采用进口精密注射泵，最小进样量0.01μL，液滴体积一致性显著优于手动滴液，消除操作者差异。

3、专用隔膜样品夹具

提供真空吸附平台和防静电处理，隔膜平整固定且不改变表面原貌，同时避免静电吸附灰尘干扰测量。

4、批量测量与统计

软件支持预设多点测量路径，一键完成9点/16点测量，自动计算平均值、标准差，直接生成质检报告。

所以对于正在关注国产接触角测量仪的锂电池行业用户，提供三点建议：

不只看参数表，要实测：拿你们的隔膜样品，让不同厂家现场测同一样品，对比重复性。

重视软件算法：低角度（<20°）测量时，圆法和Young-Laplace法可能相差3°-5°，这个差异足以影响工艺判断。

考虑长期服务：设备买回来只是开始，定期校准、方法开发支持、软件升级等售后服务决定了这套体系能否持续运转。

北斗仪器作为一家专注于表面科学仪器研发与制造的企业，在接触角测量领域积累了超过8年的锂电池行业服务经验。无论是隔膜、极片还是成品电芯的润湿性评估，我们都可以提供从设备配置到测试方法建立的全流程支持。
