普赛特检测设备

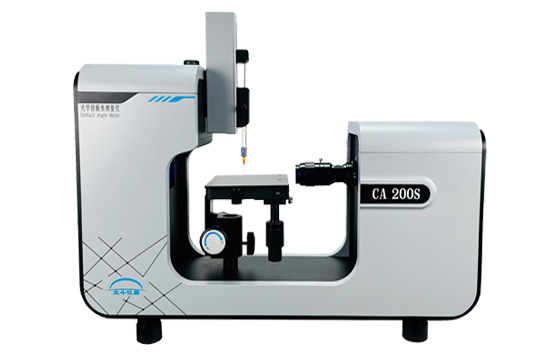

  • CA200P制药型光学接触角测量仪
  • 产品名称:CA200P制药型光学接触角测量仪
  • 货期:现货
  • 品牌:北斗仪器
  • 型号:CA-200P
  • 产地:江苏苏州
  • 0
点击咨询





货期:现货

品牌:北斗仪器

型号:CA200P

产地:江苏苏州

名称:制药型光学接触角测量仪

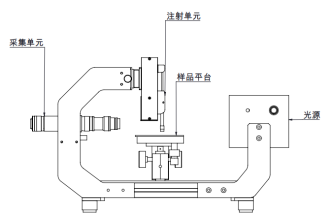

       接触角(Contact angle)是指在气、液、固三相交点处所作的气-液界面的切线,此切线在液体一方的与固-液交界线之间的夹角θ,是润湿程度的量度。是现今表面性能检测的主要方法。采用光学成像的原理,测量样品表面的接触角、润湿性能、表界面张力、前进后退角、表面能等。主要由光源、注射单元、样品台、采集系统、分析软件等组成。设备采用自动进液装置,性价比高、拓展性强、功能全面,可满足各种常规测量需求,目前已经广泛使用在众多高校院所及企业。



适用范围.jpg.



       接触角测量仪可以用来研究药物与不同材料表面之间的相互作用的接触,这对于药物的溶解性、吸附性以及药物管道等方面都具有重要的意义。可用于制药/仿制药/微针药物等药物等行业的研究。




1、药物溶解性测试:用来研究药物在固体载体上的溶解性和湿润性,这对于药物制剂的研发和优化非常重要。

2、药物释放性能评估:制药过程中,药物需要从固体药物制剂中释放出来。帮助评估药物颗粒或载体材料的湿润性,从而影响药物释放的速率和方式。

3、药物吸附性能研究:用于研究药物在固体表面的吸附行为,这对于药物传递、释放和稳定性的理解至关重要。

4、药物晶体学研究:药物晶体的形态和结构与药物的性能和稳定性密切相关。可以帮助了解晶体表面的湿润性和晶体与溶液之间的相互作用。

5、药物包覆和涂层研究:制药领域常常需要对药物颗粒进行包覆或涂层处理,以改善其生物利用度或稳定性。接触角测量可以用来评估涂层的湿润性和附着性能。




备整体参数

型号

CA200P

名称

制药型光学接触角测量仪

类型

制药型

机身材质

航空铝

输入电源

220V 50-60Hz

功率

10W

仪器尺寸

约655mm(W)*180mm(L)* 500mm(H)

仪器重量

约14KG

样品平台系统

左右X移动

手动:行程30mm,精度0.1mm

前后Y移动

手动:行程50mm,精度0.1mm

上下Z移动

手动:行程30mm,精度0.1mm

水平调整

整机水平调整,摄像头水平调整(配送专业级XY水平仪)

样品台尺寸

130*150mm(可定制)

可放置最大样品

200W*(L)*30(H)mm

样品台材质

航空铝

注射

注液移动行程

Y行程:40mm Z行程:35mm,精度0.1mm(针头对中及液滴转移)

滴样控制移动

行程:60mm,精度:0.01mm

滴样方式

自动

滴样速度

0.01-25ul/s

滴液精度

0.01ul

加液方式

自动(配送5ml玻璃烧杯加液)

微量进样器

容量:500ul(全自动液位实时检测)

针头

标配0.5mm不锈钢针头(可替换)10个、超疏水针头0.25mm(可替换)10个

采集

相机

日本SONY原装进口高速工业级芯片(Onsemi行曝光)

镜头

0.7x-4.5x

传感器类型

1/2.7英寸全局扫描CMOS

分辨率

1280×1024

焦距

±2.5mm可调

图像拍摄方法

单张、间隔、连续

拍摄间隔时间

500-3600000ms

视频录制方式

录像、回播、合成

清晰度测量

全自动软件对焦

最大拍摄速度

400帧/s

光源

美国进口工业级蓝色冷光源(有效避免因光源散发热量蒸发液滴)

组合方式

采用日本进口石英扩散膜使得亮度更均匀,液滴轮廓更清晰

使用寿命

5万小时以上

亮度调节

PWM无极调节+软件调节

亮度识别

通过北斗独家算法自动识别亮度保证最佳亮度

光源波长

465nm

功率

1W

接触角测量

接触角测量方法

悬滴法、座滴法等

测量软件

CA V2.0静/动态接触角测量软件+表面能测量软件

软件操作系统要求

windows 10(64位)

接触角测量方式

自动与手动

接触角计算方法(static contact angle)

自动拟合法(ms级别一键全自动拟合,不存在人工误差)、三点拟合、五点拟合、自动测量(包括圆拟合法/斜圆拟合法(Circle method/ Oblique Circle)、椭圆拟合法/斜椭圆拟合法(Ellipse method /Oblique Ellipse)、B-Snake拟合法、凹凸面测量等

动态接触角测量

(Dynamic contact angle)

前进角(Advancing angle),后退角(receding angle),滞后角(hysteresis angle)

(可批量拟合多张图片或视频连续拟合计算Video analysis)

基线拟合

自动与手动

角度范围

0°<θ<180°

精度

0.1°

分辨率

0.001°

表面能测量方法

Fowks法,OWRK法,Zisman法,EOS法,Acid-Base Theory法,Wu harmonic mean法,Extended Fowkes法(软件中预装37种液体数据库,可自行建立液体性能参数)数据可直接调入用于表面能估算,液体库数据可自行添加、删除和修改。可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、路易斯酸分量、路易斯碱分量等

表面能单位

mJ/m²

表界面张力

测量方法

自动拟合+手动拟合

精度

0.01 mN/m

测量范围

0.1mN/m-2000mN/m

润湿性分析

粘附功

一键自动分析

铺展系数

一键自动分析

粘附张力

一键自动分析

精度

0.001 mN/m

单位

mN/m

审计追踪

修改与编辑

禁止

记录导出格式

PDF

溯源系统

标配

入口

单独

是否可关闭

禁止

权限分级

角色

试验员、技术员、管理员自定义

定时登出

可自定义时间

权限编辑

允许

权限状态

激活与冻结

用户管理

标配

用户数量

99个




众所皆知,软件是一台仪器的灵魂所在,组成系统的硬件虽为测量提供了基础,但只有在软件的支持下,才能完美地实现硬件的功能,充分发挥其潜力,使系统的总体功能和性能如虎添翼。

本公司研发定制的CA V2.0静/动态接触角测量软件+表面能测量软件专用测控软件自2010年开始就面向客户提供使用,经过10年来胶粘带行业客户的使用反馈、使用要求、国家标准和国外标准的融合,已经达到一个很成熟稳定的状态。

拥有自主知识产权的软件控制系统(行业内极少),在对以后软件升级,新标准更换的时候起到一个很大的优势,保证测试手段和测试标准走在行业前端位置。

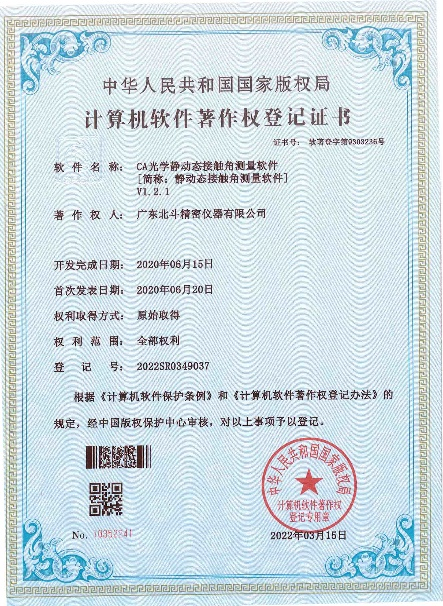

| 软件著作权




| 作品登记证书

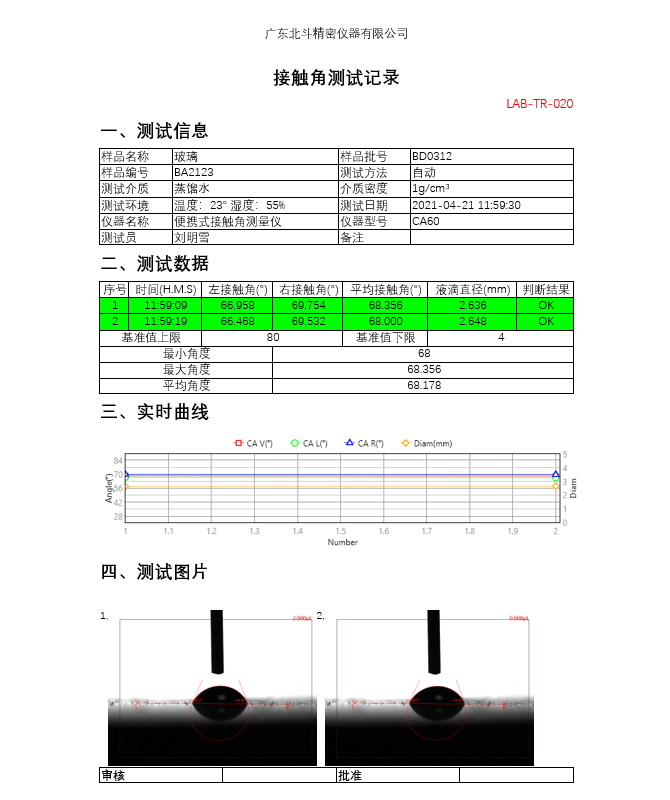

| 测试报告(示例,以实际测试为准)








    PT-501C电脑式剥离力试验机-技术方案书1103.png精细机械:系统的框架选用高质量的进口高强度氧化保护铝型材并烤漆处理,所有的其它主要组件也都是由铝合金,不锈钢和铜合金通过精密制作而成。保证仪器极强的稳定性。

  PT-501C电脑式剥离力试验机-技术方案书1103.png精密定位:系统所有的线性移动单元,包括三维样品台(xy-轴),(Z-轴)注射器/针头的移动调节,均是由直线铜齿条和精密燕尾槽驱动,确保传动平稳、轻松和精细。

  PT-501C电脑式剥离力试验机-技术方案书1103.png配置齐全的进样器与针头选择:提供数十种不同规格的进样器供使用者选择,如不同规格(25ul/50ul/100ul/250ul/500ul/1000ul….),不同材质(气密玻璃进样器/塑料进样器),不同品牌(Hamilton/boli….)以满足不同客户需求。提供各种规格(10-34#)以及不同材质(不锈钢/聚四氟乙烯/pp挠性针头)以及特殊针头(弯曲针头),可用于常规接触角测量,也可用于超疏水、超亲水、高粘度等特殊液体的进样、液滴转移等。

  PT-501C电脑式剥离力试验机-技术方案书1103.png成像系统:采用了行曝光(Rolling Shutter)高分辨率CMOS图像传感器配合0.7-4.5远心轮廓镜头。保证最佳的成像效果。同时亮度连续数字可调的高强度背光冷光源为成像提供了均匀的背景照明。优质镜头和高分辨率相机能够以理想的尺寸和亮度在图像中显示出滴液,即使是非常小的滴液。

  PT-501C电脑式剥离力试验机-技术方案书1103.png领先的软件平台 :软件是整个测量系统的灵魂和大脑 。 CA V2.0 软件为用户提供了范围广泛的功能和特性 ,而且其中的许多项目在这一 领域均是出类拔萃 。作为一光学方法,测量的精度取决于成像的质量和后着的处理、分析和计算方法 。 其中采用的亚像素( sub-pixel)液滴坐标检测 ,自动液 /固 /流 -三相接触线识别 , 液滴全轮廓分析 ,和基于连续信息反馈的液滴监视功能等构成了软件的核心组件,而且这一切又都能实时完成。具备双边接触角自动测量快速拟合功能,分析液体与固体表面润湿性能,更准确的分析表面的实际润湿情况。

  PT-501C电脑式剥离力试验机-技术方案书1103.png软件自动生成报告,其中涵盖word、excel、PDF图文、谱图等多种数据报告。

  PT-501C电脑式剥离力试验机-技术方案书1103.png提供德国进口的接触角测量校准样,确保仪器的精准性,角度校准标准片5°、8°、30°(选配);60°、90°、120°(选配)。

  PT-501C电脑式剥离力试验机-技术方案书1103.png国内首创基线自动倾斜功能,可修正由于样品倾斜或机台倾斜时的差异。

  PT-501C电脑式剥离力试验机-技术方案书1103.png分级管理系统,权限管理。分实验员与管理员。避免人为数据的改动影响测试结果。

  PT-501C电脑式剥离力试验机-技术方案书1103.png具备双边接触角测量快速拟合功能,更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况;

  PT-501C电脑式剥离力试验机-技术方案书1103.png动态拍摄、视频快速测试数据,可以连续性记录测试接触角的变化,再由软件自动批量拟合;

  PT-501C电脑式剥离力试验机-技术方案书1103.png具备历史数据库功能,记录每一次的测试结果,可追溯历史测试结果。








    1. usb2.0数字CCD摄像头 1个

    2. 连续变倍光学系统 1

    3. 手动加样系统 1

    4. 手动CCD倾斜系统 1

    5. 表界面分析测量系统应用软件 1

    6. 说明书纸质一份及说明书电子版 1

    7. 保修卡及合格证1

    8. 亲水进样针10个,疏水进样针10

    9. 500ul进样器1

    10. 电源线及数据线1

    11. XY专用水平仪1




物料名称

品牌

物料名称

品牌

CPU

英特尔 i3 处理器

鼠标键盘

力拓

主板

英特尔 H61 主板

机箱

金和田

内存

华硕 8G DDR3 1600

电源

长城

硬盘

七彩虹 250G

显示器

HUYINIUDA 19寸
