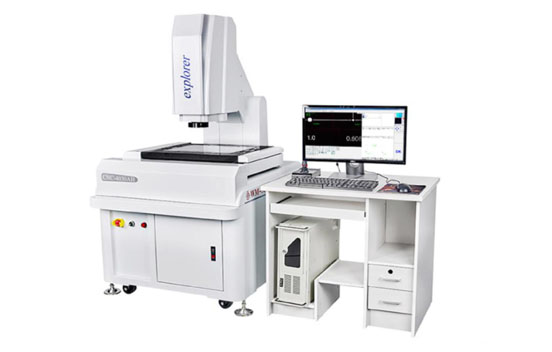

  • CNC-4030P 全自动二次元影像测量仪
  • 产品名称:CNC-4030P 全自动二次元影像测量仪
  • 货期:现货
  • 品牌:北斗精密
  • 型号:CNC-4030P
  • 产地:广东东莞
  • 名称:全自动二次元影像测量仪
  • 0
点击咨询



货期:现货

品牌:北斗精密

型号:CNC-4030P

产地:广东东莞

名称:全自动二次元影像测量仪

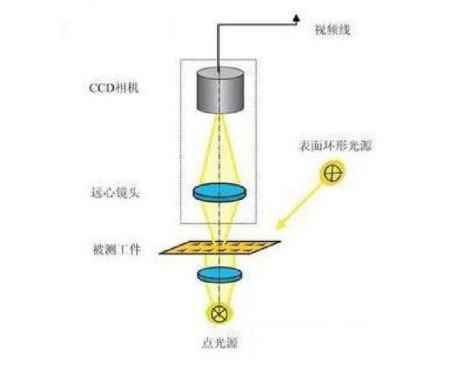

     是建立在 CCD 数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后,变成了具有软件灵魂的测量大脑,是整个设备的主体。它能快速读取光学尺的位移数值,通过建立在空间几何基础上的软件模块运算,瞬间得出所要的结果;并在屏幕上产生图形,供操作员进行图影对照,从而能够直观地分辨测量结果可能存在的偏差。这一切,在今天强大的计算机运算能力面前都是实时完成的,操作者本人无法察觉。这种能够利用 CCD 数位图像,通过电脑软件运算,满足复杂测量需要的精密仪器才是真正意义上的影像测量仪。

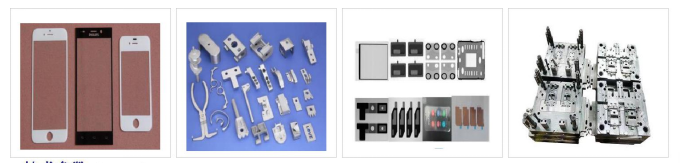

       主要适应在精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB 板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛应用。






X/Y

400MM*300MM



行程










轴行

有效空间 325mm,调焦行程 245mm,工作距离 95mm











金 属



台 面

450MM*350MM



尺寸









玻 璃




台 面

430MM*330MM



尺寸








传 动

传动型:X/Y/Z 轴台湾上银精密线性导轨和台湾上银研磨级滚珠螺杆



型式











光学尺分辨率:X/Y/Z 轴 0.0005MM0.5UM


测量伺服驱



测量精度:≤2.5UM+L/200 重复精度:≤2.5UM+L/250


动系统










X/Y/Z 三轴日本松下进口高性能伺服电机,双重闭环控制系统








摄像机:日本彩色 1/2″CCD 摄像机放大倍率 30-230X


影像系统



全自动自动连续变倍镜头:美国 NAV 高清变倍镜头//连续放大倍率







0.7-4.5X





光源系统

表面光源与透射光源 LED 冷光源、寿命长、亮度可调








仪器外形尺

800MM*900MM*1650MM


寸(L*W*H



仪 器 重 量

约 500KG


KG












       众所皆知,软件是一台仪器的灵魂所在,组成系统的硬件虽为测量提供了基础,但只有在软件的支持下,才能完美地实现硬件的功能,充分发挥其潜力,使系统的总体功能和性能如虎添翼。本公司深度研发定制的全自动二次元影像尺寸测量专用测控软件自 4030 年开始就面向客户提供使用,经过 10 年来行业内客户的使用反馈、使用要求、国家标准和国外标准的融合,已经达到一个很成熟稳定的状态。拥有自主知识产权的软件控制系统(行业内极少),在对以后软件升级,新标准更换的时候起到一个很大的优势,保证测试手段和测试标准走在行业前端。




















• 10年行业经验,专业从事检测设备的研发、设计、制造、销售与服务。

• 拥有5名具有超过12年行业经验的工程师团队,现已获得国家高薪企业和20+项资质证书。


普赛特产品优势




• 采用进口零部件,产品用料保质保量,加工工艺安全严谨,公司拥有先进的检测技术和完整的质量控制系统。

• 每个产品必须经过7道检测环节:校队图纸、零部件检测、表面处理、外观检测、组装、校准、QC全检入库。



• 拥有超2500㎡现代化规模生产基地,生产设备齐全,各种试验机月总备货量高达200台保障快速供货。

• 与知名物流顺丰、德邦保持长期合作关系。运输采用缠绕膜整机包裹,边角采用珍珠棉保护,设备采用纸托或木箱包装。




普赛特服务优势


• 广东省内专业工程师送货上门,现场安装及使用培训,并且在华东、西南地区设立分公司提供更高效便捷的服务。

• 行业内率先推出3年质保,售后服务由厂家直接跟踪,7x24小时极速响应,一对一上门服务。
