普赛特检测设备
  • PT-501Z载带剥离力试验机
  • 产品名称:PT-501Z载带剥离力试验机
  • 货期:现货
  • 品牌:北斗仪器
  • 型号:PT-501Z
  • 产地:江苏苏州
  • 0
点击咨询

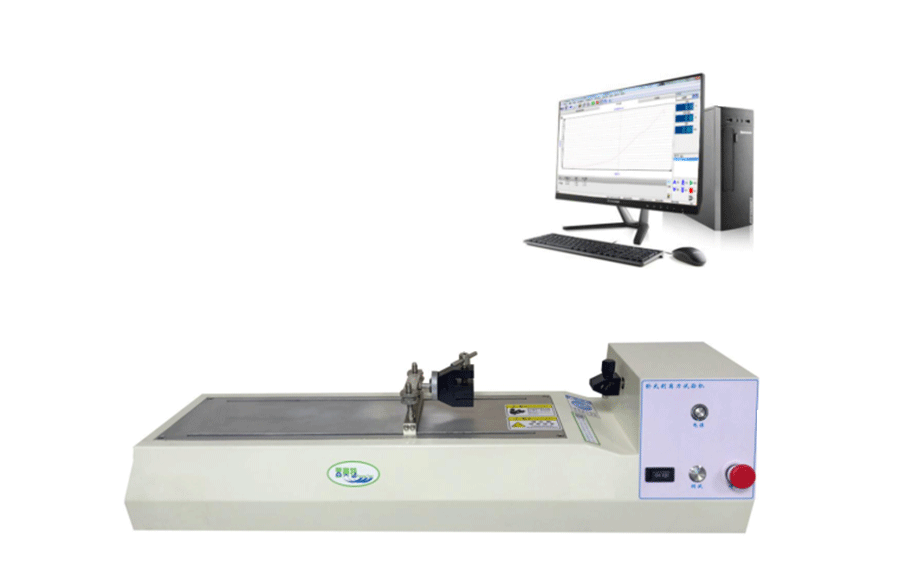

载带剥离力试验机




货期:现货

品牌:北斗仪器

型号:PT-501Z

产地:江苏苏州

名称:载带剥离力试验机




载带剥离力试验机是电子技能和机械传动连系后的产物,采用机电一体化设计 ,主要由测力传感器、变送器、微处理器、负荷驱动机构、计算机及彩色喷墨打印机构成。

有测量范围宽、精度高、呼应快等特点,并可对实验数据进行及时显示、记载、打印。

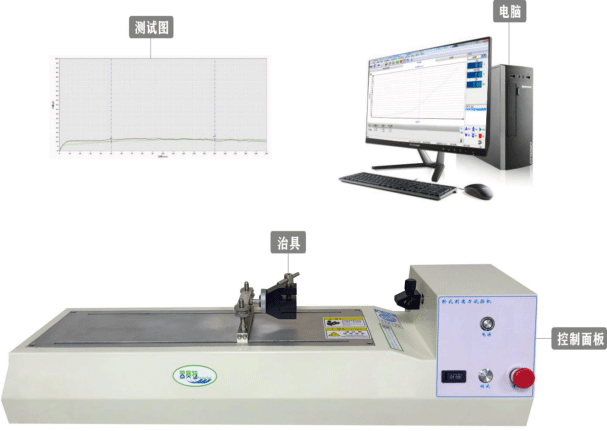

载带剥离力试验机



适用范围.jpg.

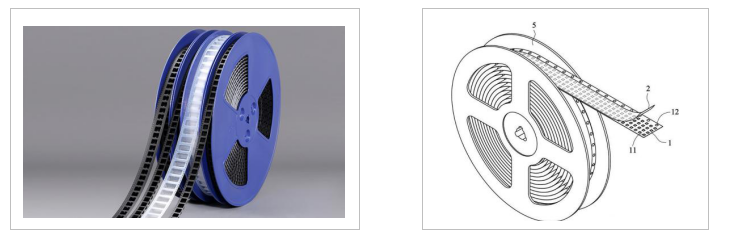

载带剥离力试验机适用范围在SMT制程中需要处理各种电子元器件,为了保证元器件在运输、传送过程中不受破坏,我们通常采用各种保护方式。如用载带进行封装。贴片时将上层盖带撕开,利用机械手的精确定位拾取零件。

但是盖带与载带之间的封合力度直接影响到机械手是否能准确的拾取元器件。因此,我们开发了这款产品,用来检测盖带的剥离强度是否符合EIA标准的规定。

载带剥离力试验机适用范围能使SMT的制程得到先期的质量保证,该仪器完全按照EIA标准要求来设计,剥离角度在165°~ 180°之间,为了更直观得判断实际测试效果,我们设计有上下极限值,测试结果会以曲线形式显示,是否超出这个极限值横线,一目了然。

该设备操作简单易用,即使没有经验的人通过简单讲解也能迅速掌握要领,熟练操作。

载带剥离力试验机




 ANSI/EIA 481-D-2008 自动操作用表面安装元件的8mm~200mm压纹载带和8mm与12mm穿孔载带(美国标准协会)




容量选择

1、2、5kg任选

准确等级

0.5级

可测下限

0.6g

试验速度

300mm/min

回位速度

500mm/min

测试角度

165°~ 180°

测试宽度

8mm ~ 120mm

测试带质

塑料及纸质

力量分辨率

0.001g

位移分辨率

0.001mm

有效行程

600mm(二夹具间距离)

控制方式

电脑控制

外形尺寸

W 955mm×D 260mm×H 270mm

电    源

220VAC±10% / 50Hz



众所皆知,软件是一台仪器的灵魂所在,组成系统的硬件虽为测量提供了基础,但只有在软件的支持下,才能完美地实现硬件的功能,充分发挥其潜力,使系统的总体功能和性能如虎添翼。

本公司研发定制的胶粘带剥离强度专用测控软件自2010年开始就面向客户提供使用,经过9年来胶粘带行业客户的使用反馈、使用要求、国家标准和国外标准的融合,已经达到一个很成熟稳定的状态。

拥有自主知识产权的软件控制系统(行业内极少),在对以后软件升级,新标准更换的时候起到一个很大的优势,保证测试手段和测试标准走在行业领先位置。

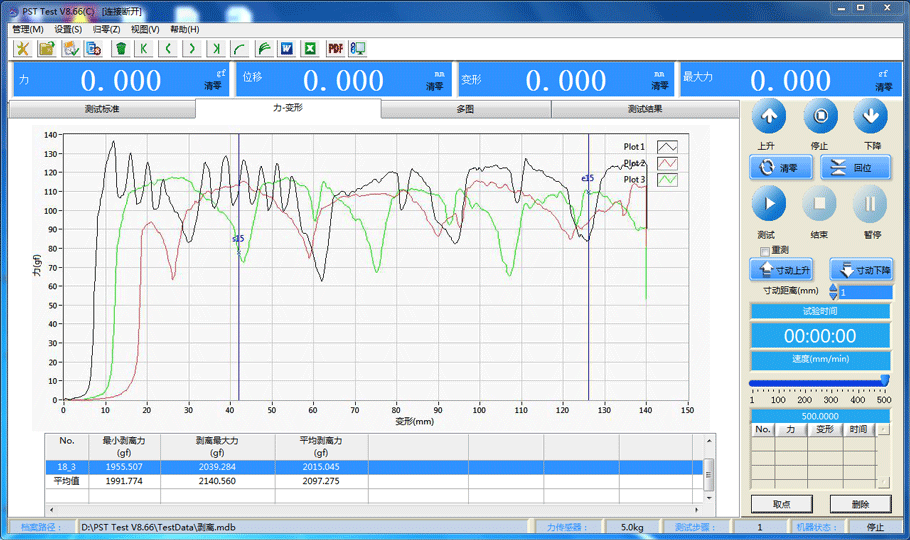

| 软件主界面图


载带剥离力试验机

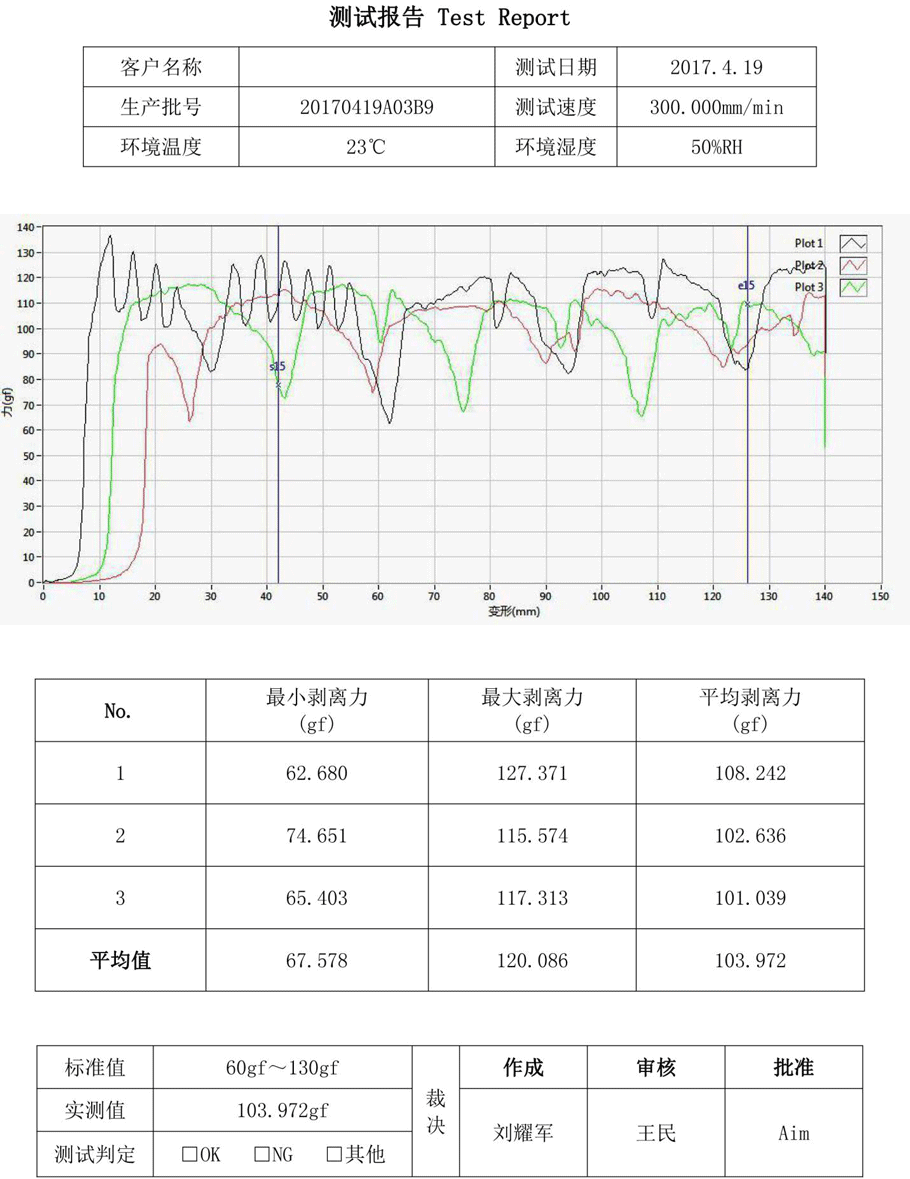

| 测试报告

载带剥离力试验机










PT-501C电脑式剥离力试验机-技术方案书1103.png 全球知名品牌的力值感应系统,提供优于0.5级的力值精度,重复性更佳,多量程选择,测试更灵活;

PT-501C电脑式剥离力试验机-技术方案书1103.png 全球知名品牌的步进运行系统,搭配精密滚珠丝杠,提供优于0.5级的速度精度,无极调速,运行平稳;

PT-501C电脑式剥离力试验机-技术方案书1103.png 限位保护、过载保护、自动回位等智能设计,保障操作安全;

PT-501C电脑式剥离力试验机-技术方案书1103.png 结构设计先进合理,技术处于国内领先水平,具有可靠的自动化管理和控制功能,能够适应长期、稳定、安全、可靠的检测需求;

PT-501C电脑式剥离力试验机-技术方案书1103.png 满足GB、ISO、ASTM多种测试标准,测试方法可任意选择;

PT-501C电脑式剥离力试验机-技术方案书1103.png 支持成组试验数据比对分析,具有多单位转换功能;

PT-501C电脑式剥离力试验机-技术方案书1103.png 全新软件系统,流程精练,操控流畅,简单易学。








物料名称

数量

品牌

产地

机    座

1架

北斗仪器

江苏苏州

保 护 罩

1根

广东坚美铝型材厂

佛山

步进电机

1台

雷赛智能控制

深圳

滚珠丝杆

1根

海元传动机械

东莞

支撑光杠

2根

北斗仪器

江苏苏州

传 动 轮

2个

宁波伏龙

宁波

齿 形 带

1个

宁波伏龙

宁波

荷重感应器

1个

Keli SunCells

USA

剥离治具

1套

北斗仪器

江苏苏州

测控软件

1套

北斗仪器

江苏苏州

开关电源

2个

明纬MeanWell

台湾

按    钮

5个

红波电器

上海



物料名称

品牌

物料名称

品牌

CPU

英特尔双核3.2G

鼠标键盘

汇佰硕 BT190

主板

技嘉工控主板

机箱

金和田

内存

金士顿4G DDR3 1600

电源

长城

硬盘

金士顿 240G

显示器

HUYINIUDA 19寸

















? 10年行业经验,专业从事检测设备的研发、设计、制造、销售与服务。

? 拥有5名具有超过12年行业经验的工程师团队,现已获得国家高薪企业和20+项资质证书。


普赛特产品优势




? 采用进口零部件,产品用料保质保量,加工工艺安全严谨,公司拥有先进的检测技术和完整的质量控制系统。

? 每个产品必须经过7道检测环节:校队图纸、零部件检测、表面处理、外观检测、组装、校准、QC全检入库。



? 拥有超2500㎡现代化规模生产基地,生产设备齐全,各种试验机月总备货量高达200台保障快速供货。

? 与知名物流顺丰、德邦保持长期合作关系。运输采用缠绕膜整机包裹,边角采用珍珠棉保护,设备采用纸托或木箱包装。




普赛特服务优势


? 广东省内专业工程师送货上门,现场安装及使用培训,并且在华东、西南地区设立分公司提供更高效便捷的服务。

? 行业内率先推出3年质保,售后服务由厂家直接跟踪,7x24小时极速响应,一对一上门服务。
