水滴角测试仪如何测定接触角的前进角和后退角

发布时间:2022-02-14 点击次数:1624

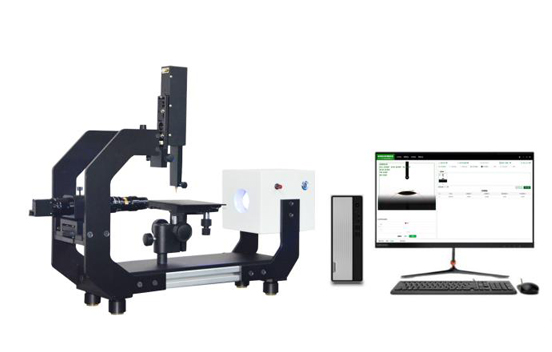

    接触角测试仪,主要用于测量液体对固体的接触角,即液体对固体的浸润性,可以测量各种液体对各种材料的接触角。仪器主要由自动旋转平台、视频采集卡、CCD摄像头、高级变焦镜头、自动电控温系统、自动影像分析系统、全电动三维平台组成。


  根据测量产品的大小,接触角测试仪测试平台也需大小来配置。因为平台增大,对摄像头要求较高,所以成本上也会增加。加液方式有自动加液和手动加液,一般会选用手动加液,自动加液需要配置两个马达,程序上可以设定加液量。所以自动加液的加液量是比较稳定,测试出来的结果肯定信赖度较高。

  仪器在测试产品是时,固体表面一般都是非理想表面,或大或小总会出现接触角的滞后现象,因此,一般需要同时测定接触角的前进角和后退角。通过注液器来控制液滴的体积,同时进行连续拍照,当增加液滴体积时可测出前进角,减少液滴体积时可测出后退角。注意在测定时要把毛细管插入液滴中。

  因增减液滴法属于动态过程,一定要以录像的方式将操作过程录制下来,然后再逐帧分析,抓取具有典型意义的图片进行分析。按基本调整方法将接触角测试仪调整好,向下移动滴液器,使针头基本接触到试样平面,然后调整焦距和变焦使针头处于画面中心并处于清晰的位置。

  如果操作过程三相作用过程变化较快,建议选择较低的分辨率并关闭大图视频,这样可以提高帧频率。单击录像按钮,然后旋转接触角测试仪的滴液器测微头,向固体试样增加液体,液滴体积增加到一定程度后,向逆时针旋转测微头,将液体吸回到针管中。液滴减小到一定程度后,单击停止按钮停止录像并自动保存。保存后的录像文件可在“视频截取”中进行分析抓取照片,这样接触角的前进角和后退角的测量数值就会被保存下来。
