北斗仪器CA200对铜片框架等离子清洗前后接触角变化测试

在精密制造与电子封装领域，铜片框架的表面清洁度直接影响后续焊接、涂覆与粘接的可靠性。如何快速、准确地评判等离子清洗效果？接触角测量是目前公认的高效手段之一。本文以广东北斗仪器接触角测量仪CA200为例，实测铜片框架经等离子清洗前后的接触角变化，为行业用户提供参考。

为什么选择接触角评估等离子清洗效果？等离子清洗通过高能粒子轰击材料表面，可去除有机污染物并引入极性基团，从而显著提升表面润湿性能。接触角越小，表明液体在固体表面的铺展能力越强，表面能越高，清洗效果越好。

清洗前：铜片表面常残留油脂、氧化物，接触角偏大，润湿性差。

清洗后：表面能提升，接触角明显下降，涂覆均匀性改善。

一、测试设备与样品

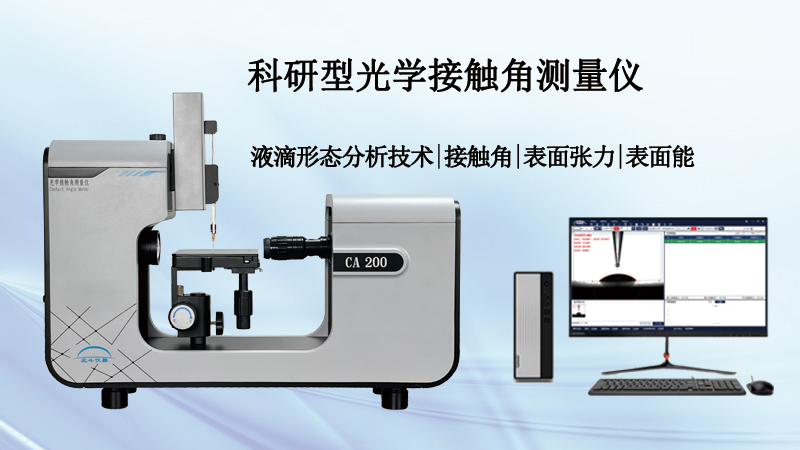

测量仪器：北斗仪器CA200接触角测量仪

样品：铜片框架（相同批次、相同表面处理状态）

测试液体：去离子水（体积约2μL）

清洗方式：等离子清洗机，处理时间设定为常规参数

测试环境：室温25℃、湿度50%±5%

CA200采用高分辨率工业相机与远心镜头，配合自动滴液系统，可有效减少人为操作误差。作为接触角测量仪厂家，北斗仪器在光学系统与算法层面进行了针对性优化，适合铜片、玻璃、硅片等各类基材的快速测量。

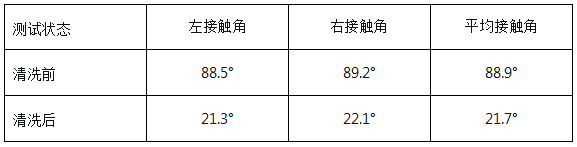

从数据可见，等离子清洗后铜片框架的接触角从约89°降至约22°，润湿性大幅提升。该结果与行业经验一致：清洗后表面由疏水转为亲水，有利于后续工艺。

广东北斗仪器接触角测量仪在多次重复测试中表现出良好的稳定性，同一位置连续测量5次，标准差控制在±0.5°以内，满足产线抽检与实验室研发需求。

二、CA200在铜片框架测量中的操作要点

样品放置：将铜片框架平整放置于样品台，避免倾斜导致基线拟合偏差。

滴液控制：使用自动滴液模块，液滴体积稳定在2μL，减少人为抖动。

基线拟合：CA200自带智能基线识别功能，对金属表面反光有较好适应性。

多点测量：建议在铜片不同区域测量3~5点，取平均值，避免局部污染影响判断。

清洗后及时测量：等离子清洗后表面活性会随时间衰减，建议在30分钟内完成测量。

对于正在对比国产接触角测量仪厂家的客户，建议重点关注仪器的重复性、基线拟合算法及售后响应速度。北斗仪器提供从选型到培训的全流程支持，帮助用户快速建立标准化测量方法。

铜片框架经等离子清洗后，接触角由约89°降至约22°，润湿性显著改善。采用北斗仪器CA200进行测量，操作简便、数据稳定，适合电子制造、五金加工等行业的表面处理评估。

如果您正在寻找可靠的接触角测量仪厂家欢迎联系北斗仪器。我们提供样机测试、应用方案定制与技术支持，助您建立科学的表面质量控制体系。广东北斗仪器接触角测量仪，以稳定性能与专业服务，为国产精密测量贡献力量。

本文内容为技术科普与产品能力说明，不构成对具体工艺参数的绝对承诺。实际测试结果可能因样品、环境及设备配置有所不同。
