精确测量和控制半导体材料的亲水性的重要性

  半导体表面的亲水性与其化学组成、微观形貌和表面能密切相关。例如，在集成电路制造中，晶圆表面的亲水性不足可能导致光刻胶涂布不均，形成缺陷；而在光伏领域，硅片的亲水性优化可增强减反射膜（如SiNₓ）的附着性，提高光电转换效率。此外，在生物传感器中，亲水性表面能改善生物分子的固定化效果，提升检测灵敏度。因此，精确测量和控制半导体材料的亲水性对工艺优化和器件性能提升至关重要。

1、主要测量方法

接触角测量法：

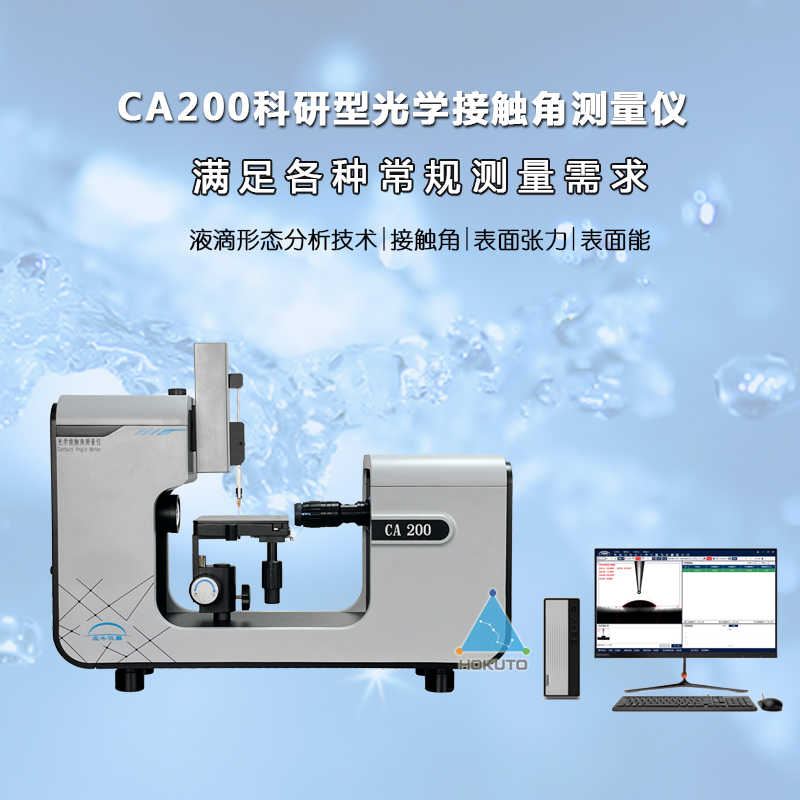

  这是最常用的亲水性表征手段，通过测量水滴在材料表面形成的接触角（θ）来评估亲水性。θ越小，亲水性越强（θ<90°为亲水，θ>90°为疏水）。接触角测量仪（如Krüss DSA系列）可提供高精度数据，适用于不同粗糙度的表面。

表面能分析：

  通过测量水、二碘甲烷等液体的接触角，计算表面自由能（SFE）及其极性分量，进一步分析亲水性来源。例如，高极性分量通常表明表面富含羟基（—OH）等亲水基团。

2、实际应用：

晶圆清洗工艺优化：亲水性变化可反映清洗后表面残留污染物（如有机物会降低亲水性）。

光伏电池性能提升：通过亲水性处理增强硅片表面与减反射膜的界面结合力。

柔性电子器件开发：亲水性聚合物基底（如PEDOT:PSS）的测量有助于改善器件稳定性和信号传输效率。

3、挑战与未来发展方向

复杂表面的精确测量：纳米多孔结构或微图案化表面可能导致接触角测量误差，需结合AFM或共聚焦显微镜进行三维形貌校正。

动态亲水性研究：某些半导体（如TiO₂）在紫外光照射下亲水性会显著增强，需开发原位实时监测技术。

新型测量技术：如超快激光光谱或微流控芯片技术，可能为亲水性测量提供更高时空分辨率。

  半导体亲水性测量是连接材料基础研究与工业应用的重要桥梁。随着半导体器件向微型化、多功能化发展，亲水性表征技术也需不断创新。未来，高精度原位测量方法和多模态联用技术（如接触角-AFT-XPS联用）将成为研究热点，为半导体工艺优化和新型器件设计提供更全面的数据支撑。
