半导体芯片等离子清洗后的接触角测试研究

  在半导体制造过程中，表面清洁度对芯片性能、可靠性和后续工艺（如光刻、镀膜、键合等）具有决定性影响。等离子清洗作为一种高效、环保的表面处理技术，可有效去除有机污染物、氧化物和微颗粒，同时改变材料表面化学性质。清洗后，接触角测试成为评估表面处理效果的关键手段，能够快速、无损地反映表面能变化和润湿性。本文将探讨等离子清洗对半导体芯片表面特性的影响，以及接触角测试的原理、方法及其在工艺优化中的应用。

一、等离子清洗对表面润湿性的影响

  等离子清洗利用高能离子、电子和自由基轰击芯片表面，不仅能去除污染物，还能在表面引入极性基团（如-OH、-COOH等），从而提高表面能并改善润湿性。通常，未经处理的硅片或金属表面因有机污染呈现疏水性，水接触角较大（>70°）；而经过等离子清洗后，接触角显著降低（<10°），表明表面变为超亲水状态。这种变化源于等离子体处理导致的表面化学改性和微观粗糙度变化。

  然而，等离子清洗的效果受多种因素影响，包括气体类型（O₂、Ar、H₂/N₂等）、功率、处理时间和腔室压力等。例如，O₂等离子体可高效氧化有机物，使表面富含羟基，而Ar等离子体主要通过物理溅射清洁表面。因此，接触角测试可帮助优化工艺参数，确保清洗效果满足后续工艺要求。

二、接触角测试的原理与方法

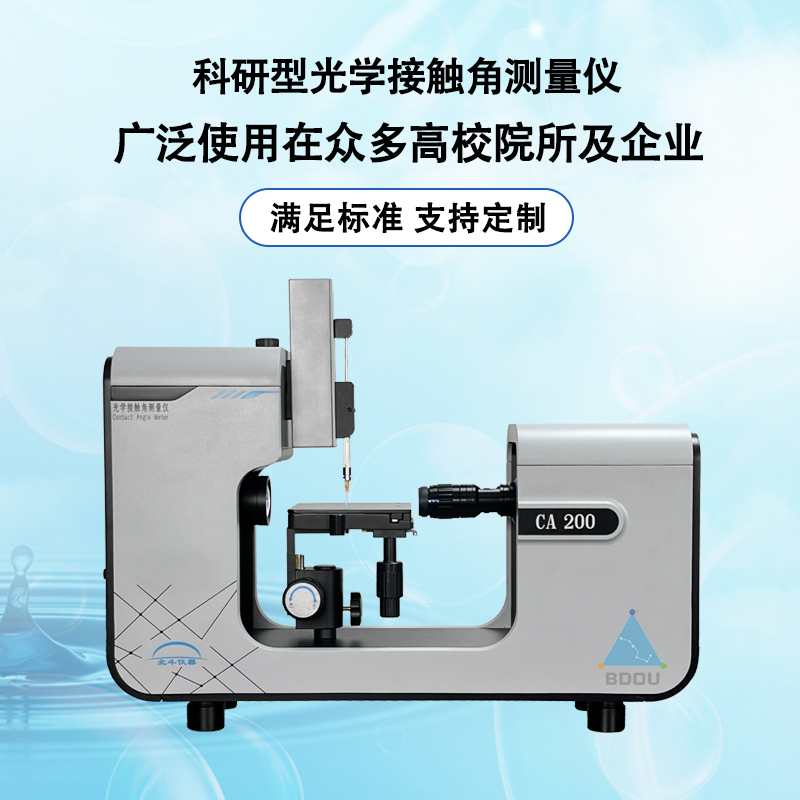

接触角是指液滴在固体表面形成的夹角，其大小直接反映表面能的高低。接触角越小，表面能越高，润湿性越好。在半导体行业，通常采用静滴法进行测试：

样品准备：等离子清洗后的芯片需在洁净环境中保存，避免二次污染。

液滴沉积：使用微量注射器在表面滴加超纯水（2-4μL），确保液滴稳定。

图像采集：通过高分辨率CCD相机捕捉液滴轮廓，并利用Young-Laplace方程或切线法计算接触角。

数据分析：测量多个点位，统计平均值和标准差，评估表面均匀性。

此外，动态接触角测试（如前进角/后退角测量）可进一步分析表面粗糙度和化学异质性，为工艺改进提供更全面的数据支持。

三、接触角测试在半导体制造中的应用

工艺监控：接触角测试可快速判断等离子清洗是否达标，避免因清洗不足或过度导致后续工艺失败。

表面老化研究：等离子处理后的表面可能随时间发生疏水恢复（hydrophobic recovery），接触角测试可监测这一过程，优化存储条件。

材料兼容性评估：不同材料（如Si、SiO₂、Cu等）经等离子处理后润湿性变化不同，接触角测试可帮助选择合适的清洗方案。

键合与涂层质量预测：在晶圆键合或光刻胶涂覆前，接触角数据可预测界面结合强度，提高良率。

  接触角测试是评估半导体芯片等离子清洗效果的重要方法，具有快速、无损、高灵敏度的优势。通过优化等离子清洗参数并结合接触角分析，可显著提升芯片表面质量，确保后续工艺的可靠性。未来，随着半导体器件向3D集成和先进封装方向发展，接触角测试技术将朝着更高精度、自动化和原位检测方向演进，为制程控制提供更强大的支持。
